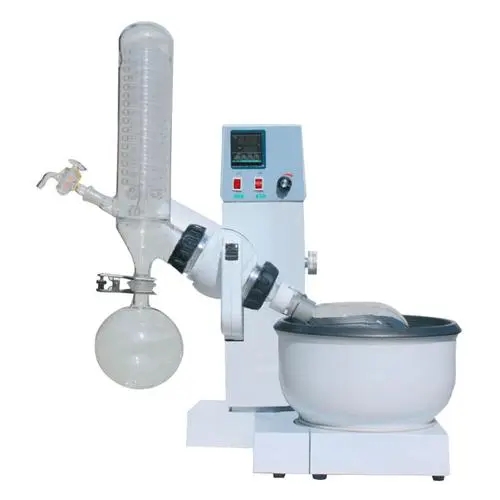

旋转蒸发器
一、概况及用途:
该仪器是引进国外样品进行试制的新的仪器,除了玻璃仪器部分外还有电动、机械架部分共同组成。它适用于生物化学、科研等单位实验室对物质的浓缩、干燥、回收等方面操作。由于它操作方便,蒸发效率高成为极为理想的仪器。
二、造型及其原理
蒸发——即在液体表面发生的气化现象。是由于同一时间内从液面逸出的分子数量多于由液面外进入液体的分子数量。蒸发时液体必须 从其周围吸收热量,所以温度越高蒸发的速度也越快。因此蒸发的速变与温度高低:蒸发面积的大小有直接关系。旋转蒸发器是采用旋转烧瓶,由于烧瓶的旋转使液体在烧瓶内形成一层很薄的液面粘附于烧瓶壁上,这样就增加了蒸发面积,在同样条件下可使蒸发速变加快。
该套仪器的特点是,它是在减压情况下置于加热器上(油浴、水浴等),一边旋转一边加热,较-般蒸发效率可成倍的提高,同时由于烧瓶是在旋转中进行操作又可防止熔液暴沸。该仪器是由玻璃与电动机架二部分组成。电动机架部分其有二十份配件组成:夹子、夹子杆、座杆、传动部分固定旋钮、联接支架、夹头杆调整旋钮、传动部分角度调节旋钥、传动机、调速旋钮、水平旋转旋钮、升降固定套、联轴节螺母、传动部分电源线、升降调节手柄、座底、底杆固定旋钮、电源线、变压器、手柄水平旋转旋钮、升降杠杆,座。 玻璃部分分为二种型号:一种为水冷却,称81一 I型:有圆底烧瓶、茄形烧瓶、旋转轴、双回流冷却管、加料管、鞭料活动接头组成。另一种为冰冷却称81-1型:有圆底烧瓶、茄形烧瓶、旋转轴、加料管,冷井、四通接头、塑料活动接头等组成。二种型号的区分主要是以玻璃部分之不同来加以区别,而电动机架部分二种型号均可使用。
三、使用方法:
先将玻璃部分进行清洗、烘干待用,然后将电动机械架部分安装好,再将洗净的玻璃部分进行整套安装好。安装方法见下图。
将待蒸发的液体装入茄形蒸馏烧瓶内,根据待蒸发液体的性能选用电炉:油浴、水浴等加热仪器进行加热,或进行减压蒸发操作。然后接通电源开动电机,根据需要调整调速旋钮控制每分钟的转数,即可进行蒸发。然发的气体通过冷凝管或干冰冷却后进行回收,国收液体流入圆底烧瓶(接受瓶)内。
