氧化铜(II),1317-38-0[ALFA¦25g],氧化物类非金属无机物

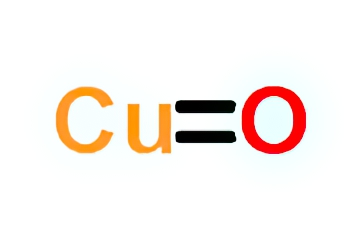

氧化铜(II)化学式

英文名：Copper(II) oxide, 99.9995% (metals basis)

中文名：氧化铜(II)

别名：Oxocopper;Copper(II) oxide;Cupric Oxide;EINECS 215-269-1;MFCD00010979;Copper, oxo-;CuO;C.I. Pigment Black 15;Copper brown;C.I. 77403;线状氧化铜;氧化铜粉;纳米氧化铜

CAS号：1317-38-0

货号：YHT291016

MDL：MFCD00010979

分子式：CuO

分子量：79.5500

品牌：ALFA

包装规格：25g

质量规格：99.9995% (metals basis)

纯度：99.9995%

运输条件：常温

密度：6.315

沸点：1026ºC (decomp)

熔点：1326ºC

分子式：CuO

分子量：79.545

精确质量：78.924515

PSA：17.07000

折射率：2.63

单一同位素质量：78.924516 Da

标称质量：79 Da

平均质量：79.5454 Da

外观性状：黑色结晶粉末，黑色单斜晶系结晶或黑到棕黑色无定形结晶性粉末。

溶解性：不溶于水和醇，溶于稀酸、氯化铵、碳酸铵和氰化钾。缓慢溶于氨水生成配合物。

储存条件：贮存于干燥的库房内;应防止受潮，与强酸及食用原料隔离存放;装卸时要轻拿轻放，防止包装破损。

对人体的影响：吸入大量氧化铜烟雾可引起金属烟热，出现寒战、体温升高，同时可伴有呼吸道刺激症状;长期接触，可见呼吸道及眼结膜刺激、鼻衄、鼻粘膜出血点或溃疡，甚至鼻中隔穿孔以及皮炎;也可出现胃肠道症状;有报道，长期吸入尚可引起肺部纤维组织增生。

对环境的影响：对水是极其危害的，即使是少量产品渗入地下也会对饮用水造成危害，若无政府许可勿将产品排入周围环境;对水中有机物有剧毒和危害。

运输注意事项：起运时包装要完整，装载应稳妥;运输过程中要确保容器不泄漏、不倒塌、不坠落、不损坏;严禁与还原剂、碱金属、食用化学品等混装混运;运输途中应防曝晒、雨淋，防高温;车辆运输完毕应进行彻底清扫。

制备：

❶ 铜粉氧化法以铜灰、铜渣为原料经焙烧，用煤气加热进行初步氧化，以除去原料中的水分和有机杂质。生成的初级氧化物自然冷却，粉碎后，进行二次氧化，得到粗品氧化铜。粗品氧化铜加入预先装好1：1硫酸的反应器中，在加热搅拌下反应至液体相对密度为原来的1倍，pH值为2～3时即为反应终点，生成硫酸铜溶液，静置澄清后，在加热及搅拌的条件下，加入铁刨花，置换出铜，然后用热水洗涤至无硫酸根和铁质。经离心分离、干燥，在450℃下氧化焙烧8h，冷却后，粉碎至100目，再在氧化炉中氧化，制得氧化铜粉末。

❷ 硝酸铜热分解法。将电解铜用稀硝酸溶解后在水浴上蒸干，然后在干燥器里要非常缓慢地从90℃加热到120℃。当生成松软的碱式盐时，放入水中煮沸、过滤、干燥;然后将其慢慢加热到400℃，使大部分硝酸除去;接着粉碎后加热到850℃，保持1h，使其分解为氧化铜。为使反应更加完全，可将产品再次粉碎，在约700℃的条件下，加热1h后，放入干燥器中冷却。

❸ 碳酸铜热分解法。将铜粉或铜线在通风橱内用尽可能少的6mol/L硝酸使其完全溶解，如果溶液不透明，则需过滤。另将碳酸钠配成溶液与上述硝酸铜溶液混合、煮沸生成黑色的碱式盐沉淀。当固体沉降后舍去上层清液，用倾析法充分洗涤、过滤、干燥。将其放于蒸发皿上，在充分搅拌下用小火加热，使其分解为氧化铜。

❹ 将铜丝或铜粉溶于6moL/L硝酸中保持铜稍过量，加热至溶液pH值3～4，以除去氢氧化铁沉淀，然后与10%( 质量)的碳酸钠溶液混合，加热沸腾，有碱式盐析出，弃去上层清液，用水充分洗涤、过滤、干燥。将干燥的碱式碳酸铜在充分搅拌下于小火加热分解为黑色氧化铜粉末：
