产品名称：15KW 1700℃温控型真空感应加热炉
产品型号：CY-60KTC
供货厂商：浩逸科学仪器
15KW 1700℃温控型真空感应加热炉介绍◥：
CY-60KTC是一款1700ºC温控感应加热/熔炼系统，带进料前级系统和熔炼搅拌装置。石英前级腔室可将各种原材料导入到熔炼坩埚内，而不破坏主腔室的环境。此款设备特别适合制备各组分熔点相差较大的合金。该系统包括一个18KW的感应加热器、温度控制器和TC、带前腔的150mm外径石英管、水冷法兰和阀门、压力表、石墨坩埚和耐火组件、58L/m循环水冷机、156L/min真空泵、和一个移动架。

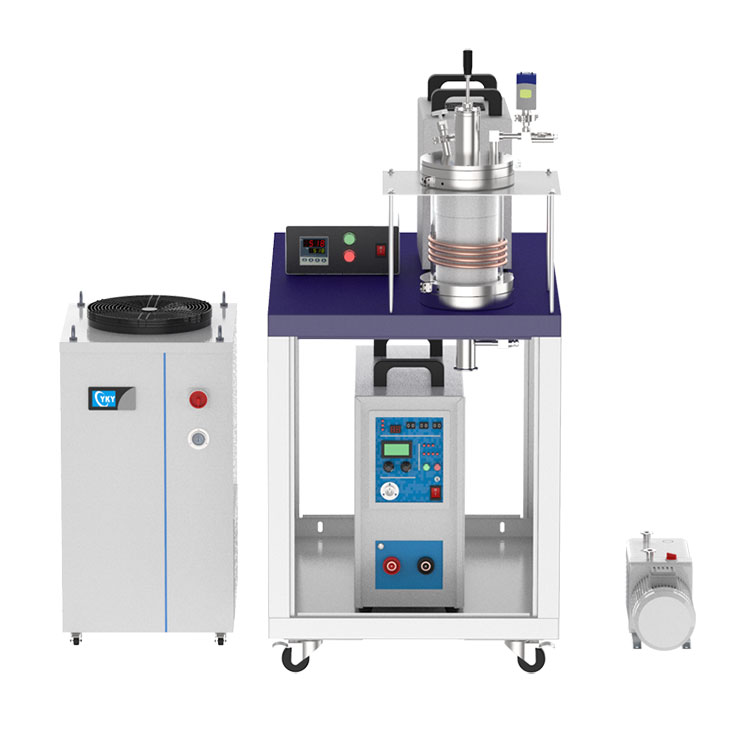

〓15KW 1700℃温控型真空感应加热炉〓
◣技术参数▼：
感应电源 | •工作电压：220V AC，50 / 60Hz，三相 •工作电流：5〜52 Amps（需要60A空气开关） •*大输入功率：15 KW •输出频率：30-80 kHz •占空比：80％ •感应线圈：170mm（OD）x 155mm（ID）x 110mm（H） •保护：自动水压、过热和功率过载保护 |
物料进料 & 熔炼搅拌 | •在主腔室的顶部安装了一个Φ50×120H mm石英前级室，用于在不破坏主腔室的真空或气氛环境的情况下，将原料顺序地添加到坩埚中。此特殊装置，可用于制备各组分熔点相差较大的合金。 •SS伸缩式搅拌棒可以伸入并搅拌石墨坩埚内的熔体（可根据要求提供带氧化铝**的搅拌棒，将收取额外费用。） •当需要添加材料或进行熔炼搅拌时，采用插板阀将前腔与主腔隔离开/打开。 •进料口和倾倒托盘直径：Φ30mm |
石墨坩埚，耐火材料&防护罩 | 高纯度石墨坩埚： 73 O.D×63 I.D×140 Hmm，用于感应加热和金属熔炼。 *高使用容积：200ml 耐火材料组件：完整的耐火装置由氧化铝制成，包括坩埚底部的支架、坩埚支架和盖子。 PVC板作为保护罩 |
密封法兰&石英腔体 | •石英管尺寸：150mm（OD）x 142mm（ID）x 400mm（L） •顶部法兰：6英寸不锈钢水冷法兰，带1/4英寸热偶铠装孔，前级室，针阀，插板阀。 •底部法兰：6英寸不锈钢法兰，带有一个压力**阀，一个针阀和KF25真空接口。 •包括KF25角阀和卡箍以及1000mm长的SS波纹管，用于连接真空泵。 •安装有压力**阀，腔体内正压达到0.02MPa时，**阀自动打开泄压。 |
温控系统&热电偶 | •具有PID自动调节功能的精密数字温度控制器。 •可设置30段升降温程序。 •带有过热和断偶保护。 •控温精度：±3℃ •热电偶： C型热电偶 (Φ6.35x400mmL） •连续工作温度：800℃〜1700℃ •*大升温速率： 10℃/秒（800℃-1200℃） 8℃/秒（1200℃〜1500℃） 3℃〜6℃/秒（1500℃〜1700℃） |
防腐蚀真空计 | •当气压在10mbar以上时，不需因测量气体种类不同而进行系数转换，量程可到3.8x10E-5 torr •一个24V，1A直流适配器包含其中，可直接使用。适配器的输入电压为110-240V，单相 |
水冷机 | •温度范围：5-30℃ •制冷量：5004W •水流速：58 L/m •水压：40PSI •注意：建议使用特定的冷却液以获得*佳性能。 |
真空泵 | •包括一台抽气速率为156 L/min的双级旋片真空泵。 •*大功耗：400W •如果选择高速涡轮泵，真空度可达到1.0E-6 torr |
产品尺寸 | •感应加热器：51"(L) x 27.5"(W) x 70"(H) (1300mm x 700mm x 1800mm) •水冷机：18"(L) x 18.7"(W) x 30"(H) (460mm x 475mm x 762mm) • 600mm（L）x 800mm（W）移动炉架可方便移动电感应加热器和带有法兰的石英管 |
质保期 | 一年质保期，终生维护 不包含耗材：炉管、耐火材料、密封圈、石墨坩埚和感应圈 |
净重 | 136kg |
