产品名称：三温区管式炉（配扩散泵合金管）
产品型号：CY-O1200-100III IT-HV
供货厂商：浩逸科学仪器
三温区管式炉（配扩散泵合金管）介绍：
▷本产品特点：电加热，高真空，三（03）区，卧式，分体式（用于快速冷却），管式炉。本套管式炉为三温区加热，每段的加热区长可以联系技术人员进行定制。加热由精密控温仪表进行PID控温，每个加热区均可独立编辑30段升降温程序，同时有过热和断偶保护功能。管式炉主要运用于冶金、玻璃、热处理、锂电正负极材料、新能源、磨具等行业，也可用于气氛环境下的热处理，也可用于组成CVD系统，进行相关的镀膜试验生产。

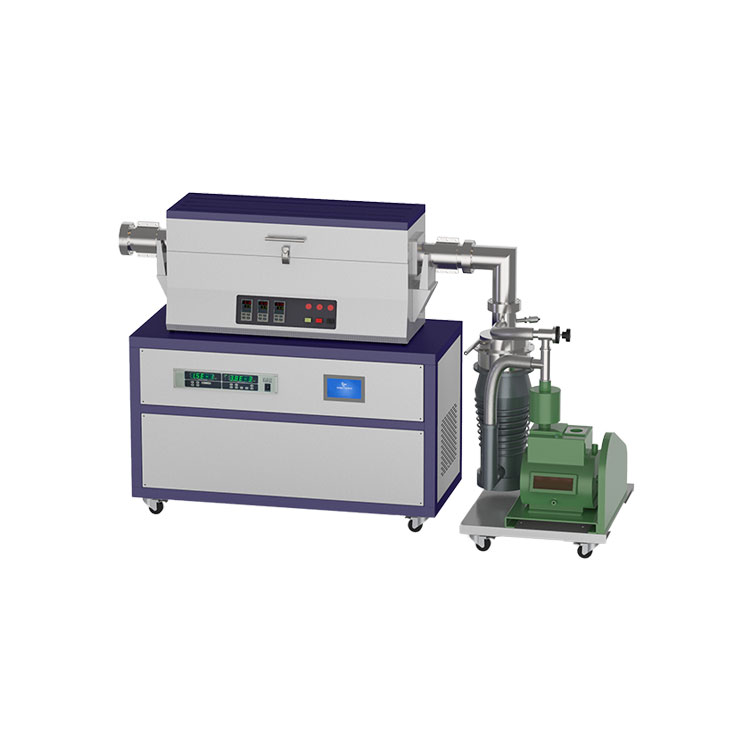

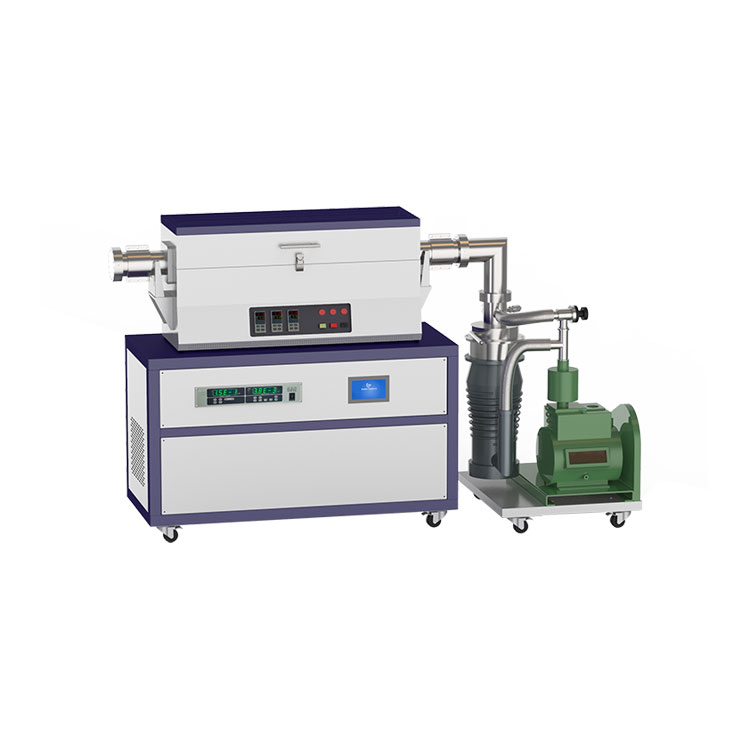

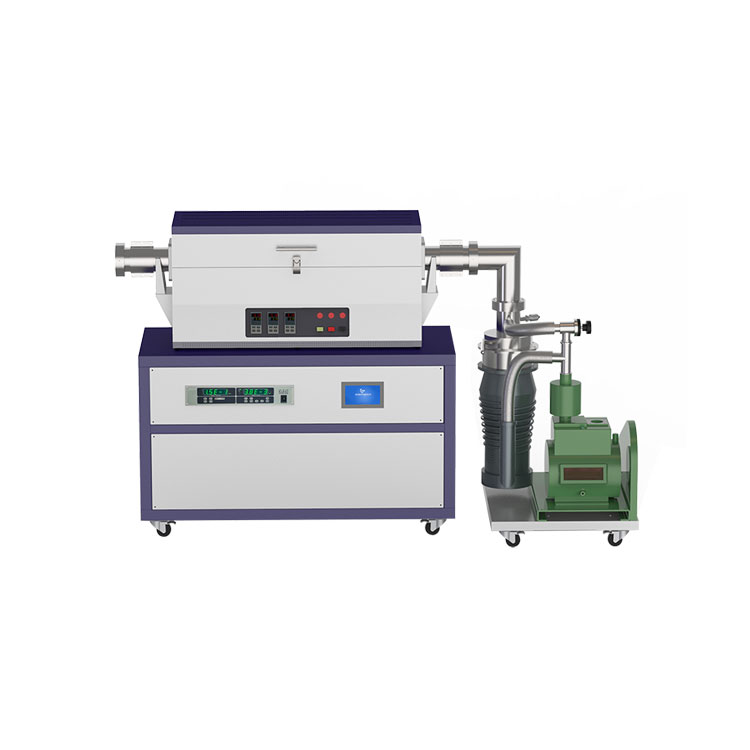

CY-O1200-100III IT-HV 三温区管式炉（配扩散泵合金管）
技术指标：
一，加热炉▼
工作温度：1150°C
加热区数量：03
每个加热区的长度：400±10 mm
均匀温度区的长度：500 mm（*小）
加热元件材料：仅Kanthel
◇真空密封工作管的材料：适用于上述温度的Inconel 600或同等的镍基合金。 需在工作管的两端设置水冷套。
工作管内径：100毫米（*小）
工作管壁厚：5 mm（*小）
温度均匀度：±5°C（在均匀温度区中）
温度控制：由03个晶闸管和03个独立的Eurotherm可编程PID控制器（每个加热区一个），至少8段或美国，英国，西欧或日本制造的等效温度控制器。
※注意：对于所有类型的热电偶，温度控制器都必须是可选的。
**控制器：如果由于温度控制失败而导致温度升高，则必须在熔炉中安装**控制器以关闭熔炉。制造商：美国，英国，西欧或日本。
热电偶：用于控制/测量03加热区温度的03 K型热电偶和用于**控制器的01 K型热电偶，均安装在SS-304套管中。 每个热电偶都固定在每个加热区的中央，而用于**控制器的热电偶则固定在中央加热区的热电偶附近。 热电偶的安装方式应使其与工作管相接触，但在分炉时不应损坏。
二，炉体结构▼
主要结构：MS通道
外壳：热部件由MS制成，粉末（在炉中）涂有锤灰色，而冷部件（控制面板等）由MS粉末制成（在炉中）涂有绿色或蓝色。
绝缘材料：纤维陶瓷板和毯子（绝不能使用重陶瓷砖）。
三，炉内真空▼
集成在真空站中的旋片泵和油扩散泵将产生高真空。 真空站中的阀门应手动操作。
两级旋片泵：吸力：5L / s； 极限真空度：1x 10-3 mbar，品牌：美国，英国，西欧，日本。
扩散泵：吸力：600L / s； 极限真空：1x 10-6 mbar，制造：美国，英国，西欧，日本。
真空计和控制器：安装在工作管中的真空计应能够测量加热炉运行过程中的真空度。 测量范围：1x 10-9 mbar； 品牌：美国，英国，西欧，日本。
四，电气系统▼
加热：380V，三相，50Hz，大约 45KVA
真空度：220V，单相，50Hz
