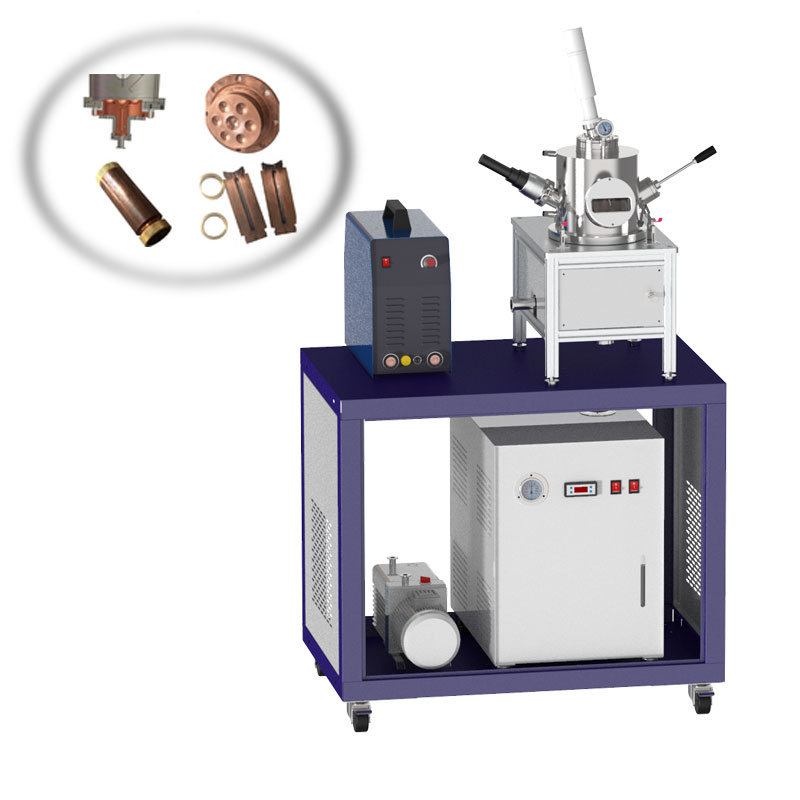

产品名称：（非自耗式）金属熔炼吸铸炉
产品型号：CY-MSM20-8
供货厂商：浩逸科学仪器
〓（非自耗式）金属熔炼吸铸炉介绍〓：
▷（非自耗式）金属熔炼吸铸炉是一款小型的电弧熔炼炉，既可以熔炼金属块，也可以吸铸金属锭，实现一炉多用，满足客户的多种需要。该炉配备一个可视真空压力表，可直接观察腔室内真空度。可在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，且可以同时制备多个样品（少于7个），是高等院校、科研院所制备金属及合金试样的理想设备，可用于新型合金材料的制备及提纯、混合应用，如高熵合金、高温合金等。CY-MSM20-8（非自耗式）金属熔炼吸铸炉采用钨针做电极，钨的熔点极高，电弧温度可高达4000℃，几乎可以融化所有金属。该炉工作过程中要用循环水对电极和坩埚进行冷却，保证电极和坩埚不会被熔化。
〓详情介绍〓：
产品型号 | CY-MSM20-8（非自耗式）微型金属熔炼吸铸炉 |
安装条件 | 本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。 1、水：设备配有自循环冷却水机（加注纯净水或者去离子水） 2、电：AC380V 50Hz（63A空气开关），必须有良好接地 3、气：设备腔室内需充注氩气（纯度99.99%以上），需自备氩气气瓶（自带Ø6mm双卡套接头） 4、工作台：（落地式）尺寸900mm×600mm×700mm，承重200kg以上 5、通风装置：需要 |
主要特点 | 1、设有Ø120mm的炉门，方便取放样品。 2、设有前后观察视窗，方便观测起弧熔化状态。 3、真空室、铜坩埚、起弧电极都采用水冷冷却方式。 4、上下移动采用方向盘式设计，操作摇杆转动灵活。 5、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构。 6、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染。 7、操作简单，**方便，设计小巧，占地面积极少。

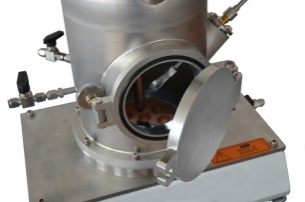

腔门 前观察窗 后观察窗
|
技术参数 | 1、电源：AC380V 50Hz（可自选） 2、整机功率：＜10KW（可自选） 3、真空腔：Ø200mm×300mm 4、坩埚：标配坩埚尺寸7个φ25，熔炼重量15g不锈钢） 吸铸样品为φ6（熔炼重量15g不锈钢） 以下为选配： 50g坩埚尺寸1个φ40x20（熔炼重量50g不锈钢） 4个φ25x12.5（熔炼重量20g不锈钢） 吸铸样品另φ10x75（熔炼重量15g不锈钢） 5、可更改部分配件进行50g不锈钢样品的熔炼吸铸（熔炼电流需达到300A） 6、真空度：配用本司分子泵可到1E-5mbar，旋片泵可达1E-3mbar（也可自行配置扩散泵，以获得较好的真空） 7、非自耗式起弧电极：钨针（W） 8、适用范围：可用于熔炼熔点低于钨金属的金属材料 9、熔炼温度：*高可超过3000°C，几乎可熔化所有金属
4.5g金属钨熔样 10g金属钨熔样 10、输出电流：20-315（A） |
产品规格 | 尺寸：470mm×315mm×880mm（不计电源）；重量：50kg |
标准配件 | 1、主机1套（含熔炼电源） 2、吸铸套件 3、机械泵（含过滤器）1套 4、冷水机1台 5、焊机 6、炉架 |
可选配件 | 1、高真空系统 2、防腐型数字式真空显示计（测量范围为3.8×10-5torr至1125 Torr） 3、浦发分子泵组 4、真空机组 |
翻转机械手
熔化电极
