产品名称：上吸铸式感应熔炼炉
产品型号：CY-IMF-15VSC
供货厂商：浩逸科学仪器
〓上吸铸式感应熔炼炉介绍〓：

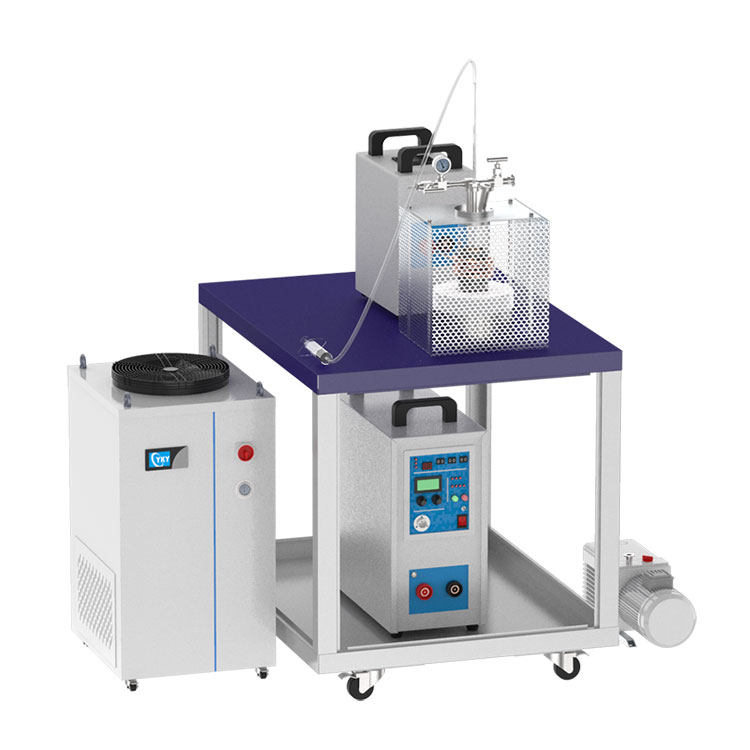

▷CY-IMF-15VSC上吸铸式感应熔炼炉是一款通过MET质量认证且顶部带有真空吸铸装置的15KW感应加热/熔化系统。这种独特的结构设计通过将熔融金属直接抽吸到顶部石英管中来铸造产品（3-5mm直径的合金棒）。真空吸铸装置所施加的吸力能够让熔体快速运动从而使石英管内的熔体的快速凝固。该套设备采用吸铸法铸造合金能有效减小合金收缩缺陷，是制备小直径合金棒的理想工具。
〓上吸铸式感应熔炼炉〓
〓技术参数〓：
产品名称 | CY-IMF-15VSC上吸铸式感应熔炼炉 | |
技术参数 | 1、感应加热器 工作电压：220V AC，50/60Hz 单相；工作电流：34A（*大40A） *大震荡功率：15KW；*大输入功率：7KW 输出频率：30～80Hz（可调）；占空比：80% 感应线圈尺寸：70mm(OD)×65mm(ID)×80mm(H) 自动加热时间：1～99s；自动恒温时间：1～99s；自动冷却时间：1～99s 空气冷却：后风扇；保护：自动水压，过温和过功率保护 |  |

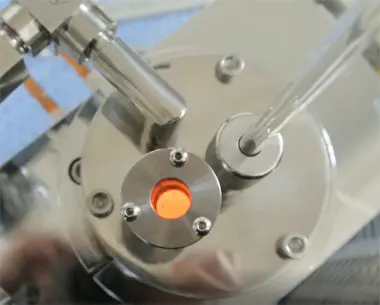

2、真空吸铸 顶部吸铸装置利用吸力可产生*长为150mm,直径为3～5mm的合金棒 利用这种抽吸铸造方法可以有效减少合金收缩缺陷 吸力通过注射器活塞的快速运动（手动操作）产生 顶部法兰的观察窗（Φ12）可以监察熔体状况 石英管（7mmOD)×4mmID×500mmL）通过顶部铠装口插入进行吸铸。 警告：铸造合金温度要﹤1200℃，以免损坏石英进料管 |
| |

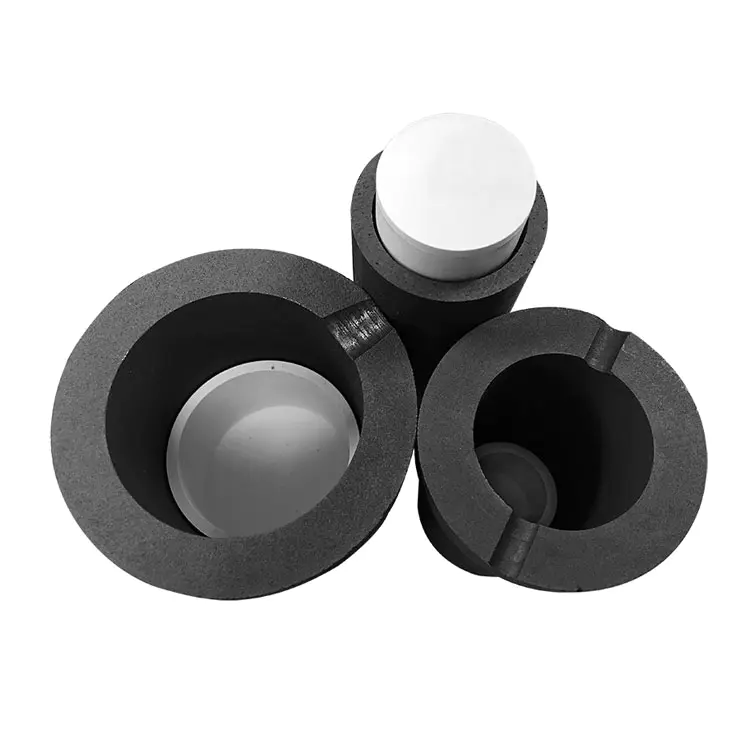

3、石墨坩埚&耐火衬垫&防护罩 由氧化铝制成的完整的耐火材料衬垫（5mm厚），包括底部的坩埚支架，坩埚和盖板。 包含1.5″OD×1.25″ID×3.75″（Deep)石墨坩埚 可根据要求提供氮化硼坩埚坩埚（30 O.D×24 I.D×26 H mm）。 |
| |

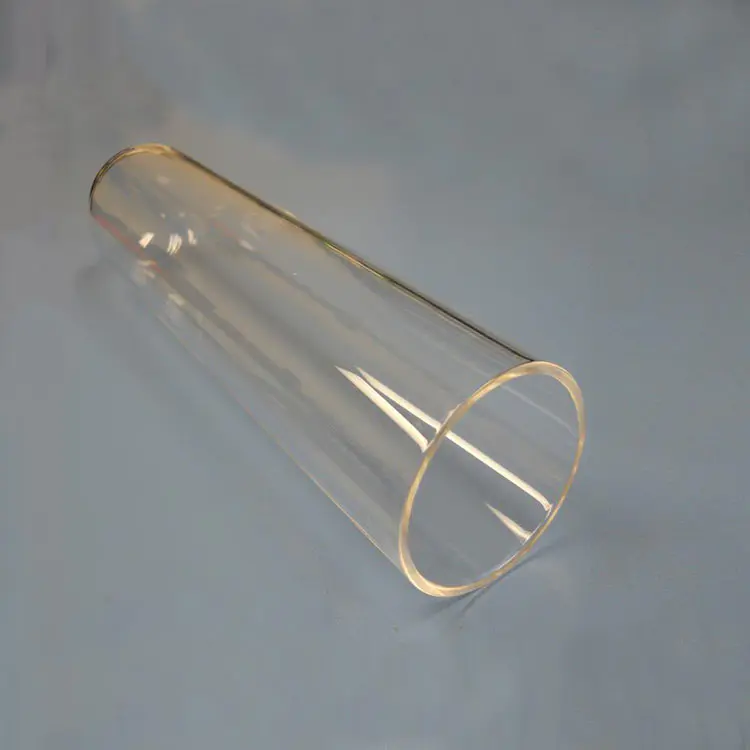

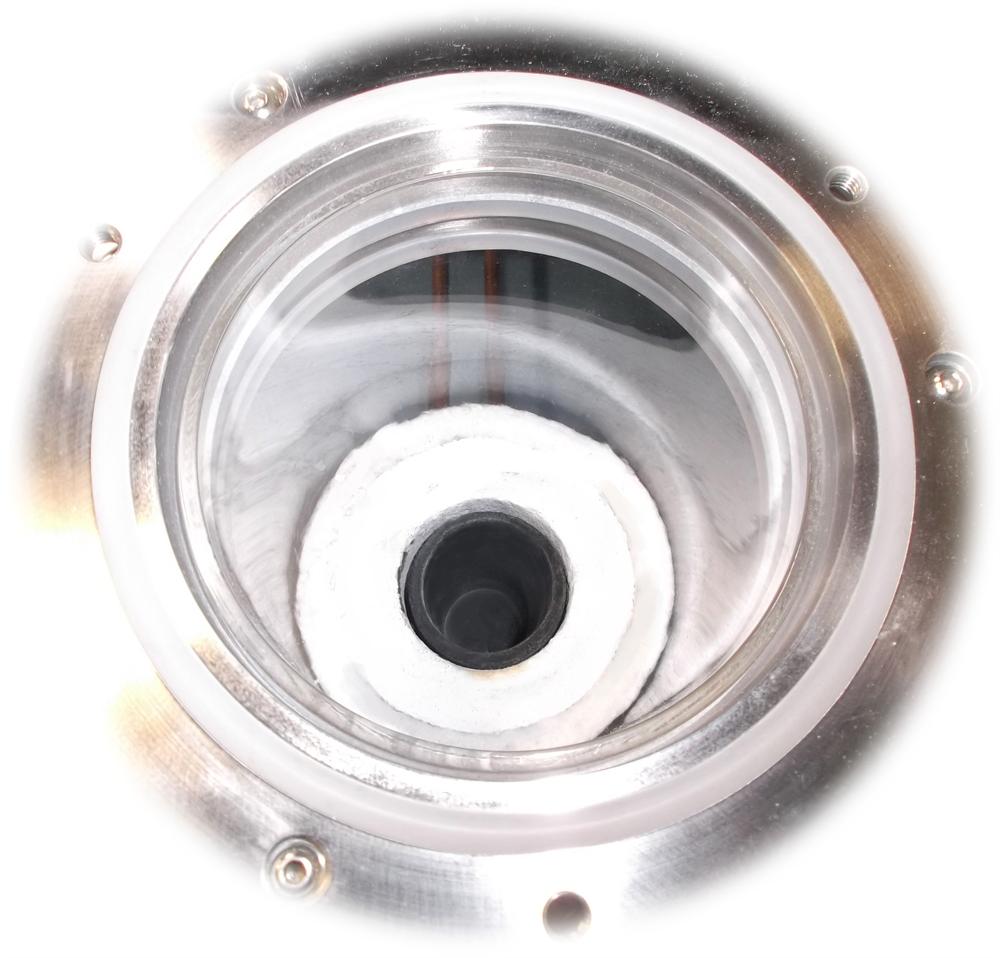

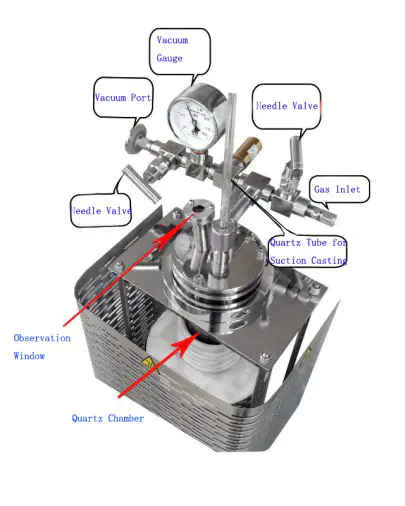

4、密封法兰&石英腔 不锈钢法兰带有高温硅胶O形圈和自紧结构 两个针阀和真空计安装在法兰上。 包括尺寸为60mm（OD）×52mm（ID）×225mm（L）的半开口石英管 KF25连接器和1000mm长的波纹管被连接到真空泵 为了**起见，**阀设计控制压力≤0.02MPa |
| |

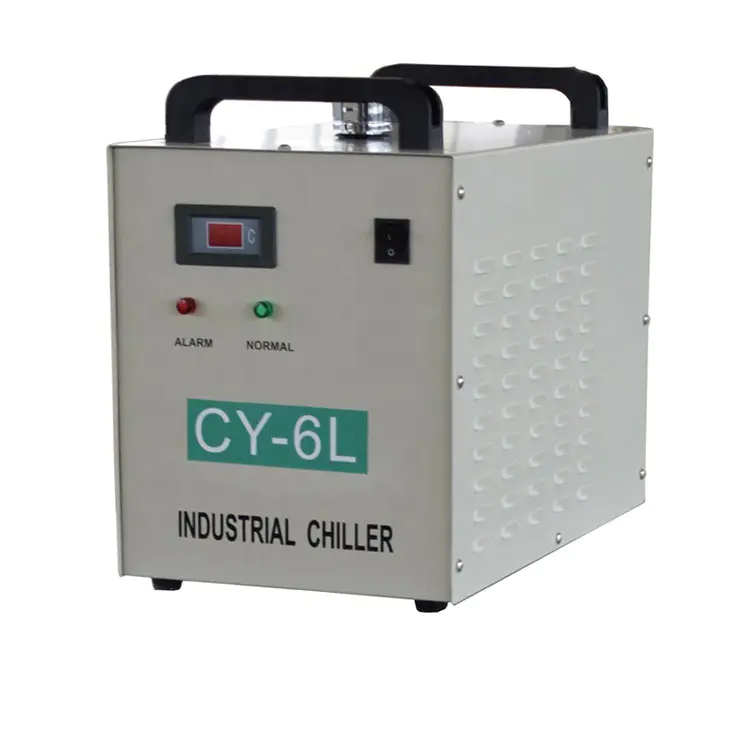

5、水冷机 温度范围：2～35℃；水流量：16L/min 水箱：容积为6L，不锈钢材质 注意：建议用特定冷却液以获得*佳性能。在几次加热试验后，等待几分钟冷却属于正常现象 |
| |

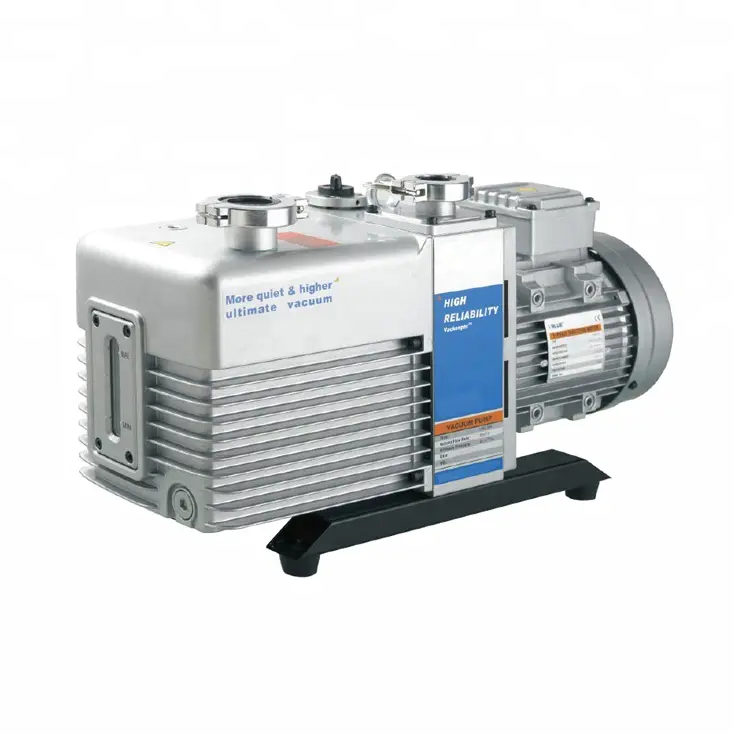

6、真空泵 标配一个156L/min的双级旋叶片真空泵。 真空度：可达10E-4 Torr 电压：AC 208-240V 50/60Hz,单相；*大功率：4KW |
| |
7、产品尺寸 感应加热器:800L×600W×1000Hmm 水冷机：460L×475W×762Hmm 可移动炉架平台面积：600L×800Wmm（用于放置感应加热器和石英管） 净重:135Kg | ||
