产品名称:双面钻石研磨机
产品型号:CY-400PC
供货厂商:浩逸科学仪器
双面钻石研磨机介绍:

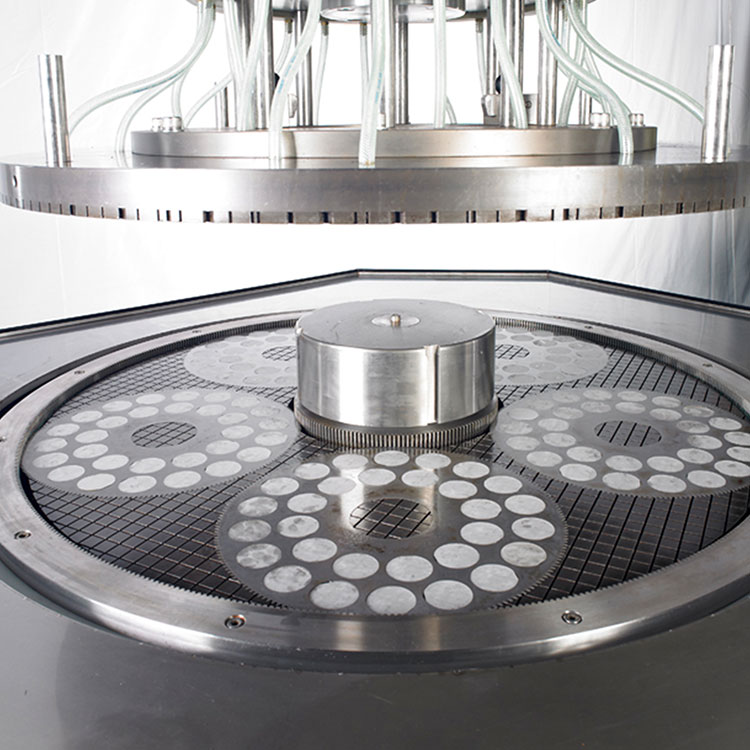

双面钻石研磨/抛光机可针对平面工件做双面研磨抛光的加工,具有3ways及4ways(行星模式运转)的功能,能达到精密工件之高效率的研磨和高精度的双面研磨要求可搭载WEC游星轮-亚当钢(9B,12B&16B供选择)广泛应用于工件研磨抛光能达到严谨的规格要求
CY-400PC 双面钻石研磨机
双面钻石研磨/抛光机可针对平面工件做双面研磨抛光的加工,具有3ways及4ways(行星模式运转)的功能,能达到精密工件之高效率的研磨和高精度的双面研磨要求可搭载WEC 游星轮-亚当钢(9B, 12B & 16B 供选择) 广泛应用于工件研磨抛光能达到严谨的规格要求.
钻石研磨机应用:
蓝宝石钟表玻璃、手机玻璃、光学玻璃晶片、LED蓝宝石衬底、陶瓷板、活塞环、阀片、铝铁硼、铁氧体、铌酸锂、钽酸锂、PTC热敏电阻、光碟片、陶瓷密封环、硬质合金密封环、钨钢片、等各种材料的双面研磨抛光
技术参数:
规格 | DSL-16B5L-4M4W | DSP-20B5C-2M4W | ||
研磨盘 | 板材尺寸 | - | Ø1114*Ø384 | Ø1380*Ø432*45mmt |
板材材质 | - | FCD45 | FCD | |
发动机 | 千瓦 | 5.5 / 交流感应 | 15 / 交流感应 | |
转速 | *小1 | *大 50 | ||
逆变器 | - | 富士 | 富士 | |
太阳齿轮 | 驱动电机 | 千瓦 | 1.5 / 交流感应 | 2.2 千瓦/交流感应 |
逆变器 | - | 富士 | 富士 | |
内齿轮 | 驱动电机 | 千瓦 | 1.5 / 交流感应 | - |
逆变器 | - | 富士 | - | |
载体 | 运营商数量 | - | 5 | 5 |
尺寸 | - | DP12、Z200 | M3、Z170、PCD510 | |
上盘向上/向下 | 上/下主缸 | 毫米 | Ø160 | Ø200 |
主缸行程 | 毫米 | 310 | 350 | |
上/下副缸 | 毫米 | Ø160 | Ø200 | |
副缸行程 | 毫米 | 100 | - | |
上板**锁 | - | 防止上盘掉落 | 精密调节器控制 | |
浆料供应 | 油箱容量 | 升 | 50 | 50 |
浆料供应 | - | 搅拌器和泵 | 搅拌器和泵 | |
控制器 | 触摸屏 | - | 7"彩色(简易视图) | 7.4" 颜色 |
可编程逻辑控制器 | - | 三菱 | 三菱 | |
选修的 | 精密压力控制 | - | 三步控制 | 三步控制 |
效用 | 电 | - | 220V AC±10%, 三相,60Hz | 220V AC±10%, 三相,60Hz |
能量消耗 | 千瓦 | 15 | 20 | |
空气压力 | 兆帕 | 0.5~0.7 | 0.5~0.8 | |
空气流量 | 升/分钟 | 20 | 30 | |
巡逻塔灯 | - | 3 颜色和蜂鸣器 | 3 颜色和蜂鸣器 | |
机器尺寸(W*D*H) | 毫米 | 2370*1530*2900 | 2670*1830*3050 | |
机器重量 | 公斤力 | 4,000 | 7,000 |
