产品名称：多刃式钻石切片机
产品型号：CY-UF-700
供货厂商：浩逸科学仪器
多刃式钻石切片机介绍：
多刃式钻石切片机适用各式材料，如蓝宝石（Sapphire）晶棒、硅晶棒（单晶／多晶）、玻璃精密陶瓷、石英、水晶、人造宝石晶体…等材料

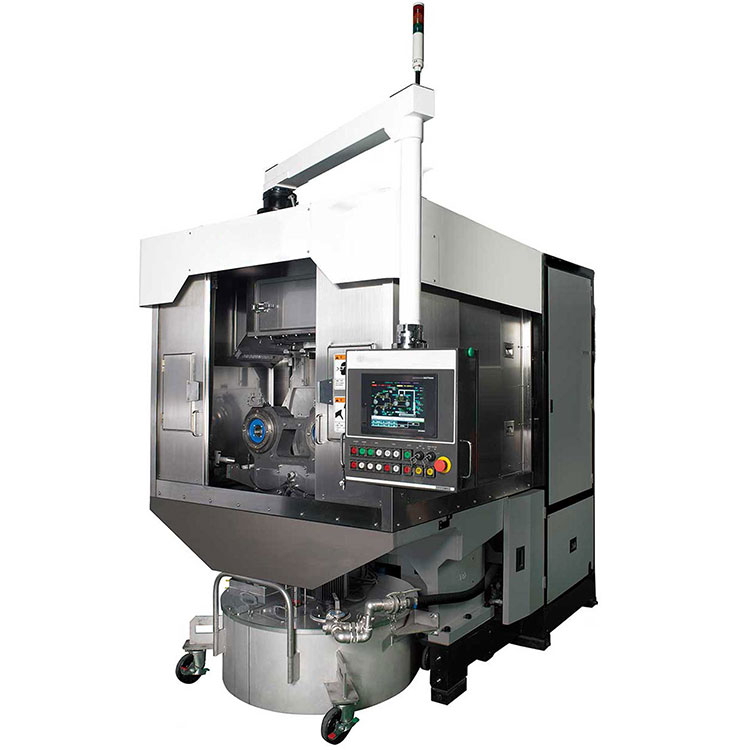

CY-UF-700 多刃式钻石切片机
多刃式钻石切片机适用各式材料，如蓝宝石（Sapphire）晶棒、硅晶棒（单晶／多晶）、玻璃精密陶瓷、石英、水晶、人造宝石晶体…等材料。
多刃式钻石切片机特色:
• T-8331A 适用*大直径为φ6-inch 及300mm 长度的晶棒
• 两倍产能（4-inch 只需六小时，是传统钻石切割的一半时间）
• 高加工精密度（4-inch 蓝宝石TTV < 10μm and Bow <10μm）
• 低的加工成本（Running cost）及低的钻石线消耗（4-inch 蓝宝石只需15m/wafer）
• 摇摆圆柱机构结合导轮（Wire Guides）使切割硬脆材更有效益
• 设备优异的刚性结构，让摇摆圆柱结构更加稳固
• 自由转体线材管理系统使线材高速运转时，可以维持相对的扭力、偏斜拉扯、张力平衡，让钻石线得以充分发挥*佳的特性
• 高速及**的加工可靠度，可以在高负荷张力下确保高线速度1,200 m/min 及高速往复1.5 sec 加速度／减速度切割运动
• 可针对不同的特性来设定不同的工作条件、线速度、摇摆速度、摇摆角度… 等，每个切割条件位置已被整合
• 人机介面系统沟通顺畅，操作维修简单，耗材寿命长、易更换、取得容易
多刃式钻石切片机技术参数：
项目（型号） | UF-700 |
工件尺寸 | Max. 176 (H) X 176 (W) X 300 (D) |
线材运行速度 | Max. 1800 m/min |
导线 | Ø220 mm |
导线数量 | Single Wire |
摇摆度 | ± 3 |
Z Table stroke | 200 mm |
Z In feed rate | 0.01 ~ 150 mm/min |
线径 | Ø 0.15 ~ 0.42 mm |
线张力 | Max. 60 N or less |
体机容量 | 200 L |
安装尺寸 | W3000 X D1900 X H2200 mm |
机器重量 | 9.0 tons |
