产品名称:1200℃小型布里奇曼晶体生长炉
产品型号:CY-BG-1200
供货厂商:浩逸科学仪器
1200℃小型布里奇曼晶体生长炉介绍:
CY-BG-1200是一款小型的1200℃布里奇曼单晶生长炉,配有内径Φ72mm石英管和精密炉体移动机构(*大行程200mm),此设备设计用于在气氛控制环境下生长小尺寸的单晶或材料定向凝固

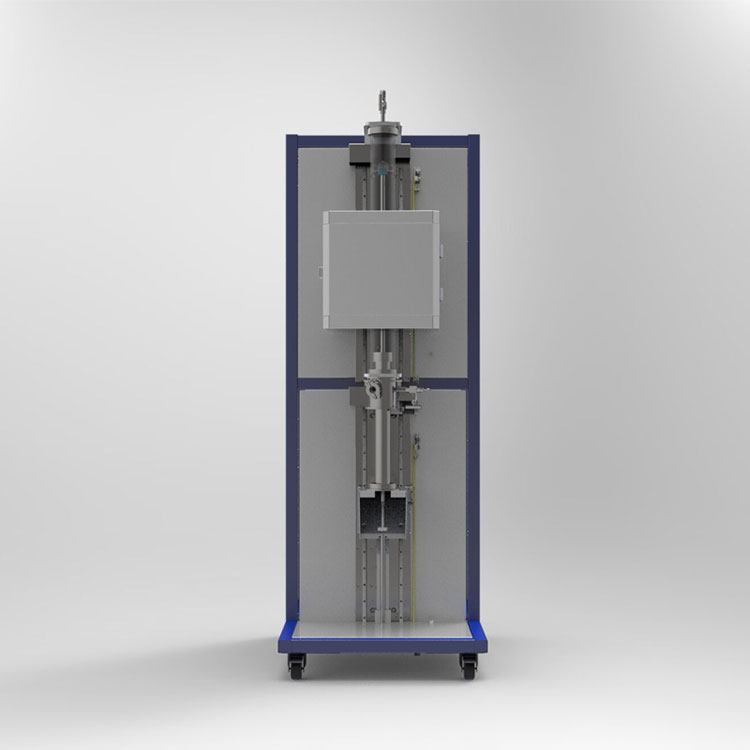

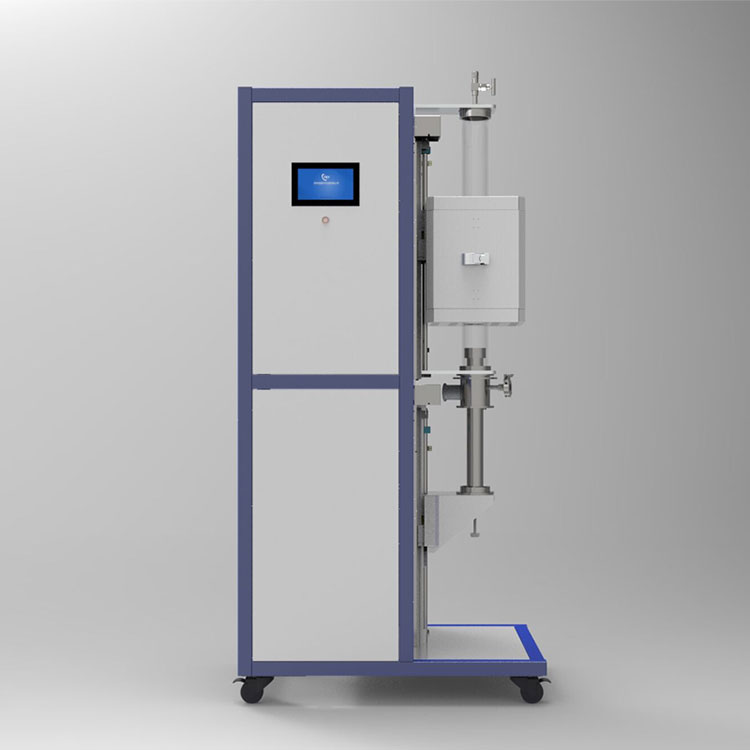

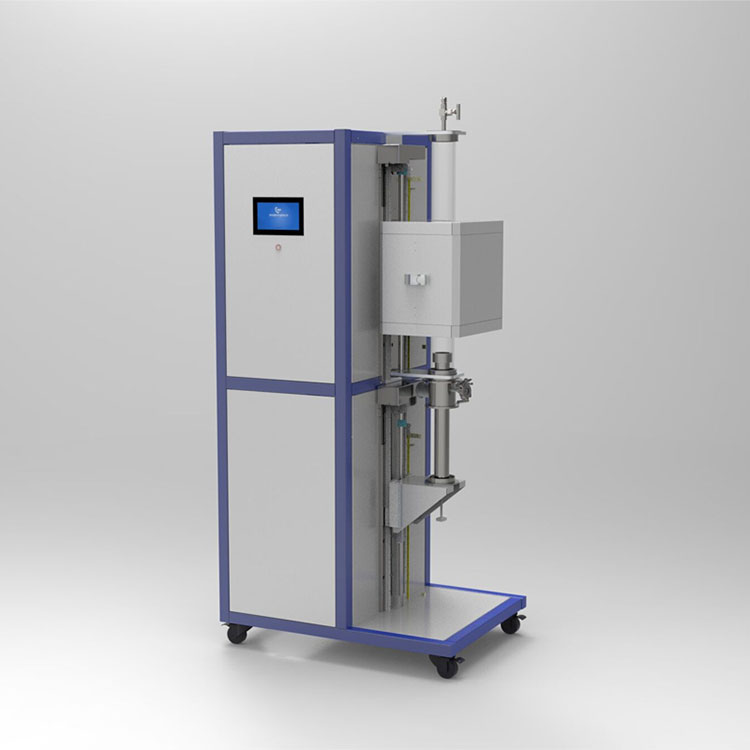

CY-BG-1200 1200℃小型布里奇曼晶体生长炉
CY-BG-1200是一款小型的1200℃布里奇曼单晶生长炉,配有内径Φ72mm石英管和精密炉体移动机构(*大行程200mm) ,此设备设计用于在气氛控制环境下生长小尺寸的单晶或材料定向凝固。
布里奇曼单晶生长炉技术参数:
·用户需找到合适的温度梯度
·可通过调节2个温区的温度,能创造不同的温度梯度
·调节炉体打开的直径也可改变温度梯度
·设备中包含石英管(外径Φ80mm×内径Φ72mm×长800mm)和不锈钢密封法兰
采用伺服电机来驱动炉体上下移动
·私 服电机+高精度直线模组保证炉体在移动过程中不卡顿
·炉体移动有慢速提拉和快速移动两种模式
·*大移动行程:200mm
·移动速度范围:0.03mm/hr--30mm/hr(可调,精度+/-1um)
·可根据客户要求来定制炉体移动速度范围
密封法兰
·一对不锈钢密封法兰,用于密封石英管
·顶部法兰安装有压力传感器和Φ6.35mm出气口
·底部法兰有KF25真空接口和Φ6.35mm的进气口
·底部法兰采用步进电机驱动升降,用于装入和取出坩埚
·设备中配有一直径Φ60mm×70mmH的石墨坩埚
·坩埚台安装在底部法兰上
·真空度:10-2torr(采用机械泵),10-5torr(采用分子泵系统)
触摸屏控制面板可控制炉体移动速度,移动行程和炉体温度和显示坩埚的温度,也可控制炉管内部气压
·配合加热炉升温曲线设置预提拉时间,例如设置5个小时后开始提拉
·温度曲线功能,时时显示两条控温曲线和坩埚底部温度曲线,温度曲线数据可以保存记录和导出
·2个欧陆仪表(Eurothermo)分别控制2个温区,控温精度+/-0.1℃
·包含3根K型热电偶
2根热电偶分别控制和检测2个温区的温度
1根热电偶用于检测坩埚底部的温度
·坩埚台与底部法兰相互连接
·一个数显压力传感器和电磁阀安装在密封法兰上,用于控制炉管内气压恒定,控制范围:0.01MPa-0.02MPa
工作电压 | 208~240VAC |
*大功率 | 4KW |
加热温区 | 2个加热温区:每个温区100mm,总温区长度200mm |
*高加热温度 | 1200℃ |
连续工作温度 | 1100℃ |
温控器 | 2个程序温控器,分别独立控制2个温区,控温精度可达+/-0.1℃ |
*大温度梯度 | 1℃/cm |
