融点测定管MELTING POTNT TUBES Dennis
一、概况及用途
融点测定管之生产,是用硬料玻璃管于灯工上加热至软化点,然后将玻璃管逐渐拉细,弯曲成三角形或椭圆形,再将其尾部与管壁焊接即成。近来有的地区采用两根不同粗细玻璃管焊接,弯曲,再将其尾部与壁管焊接即成。这种生产工艺简单,但产品不美观,亦不符合标准要求。
用途:适用于对固体物质的融化温度测定,分析未知物质的初步属性。或对已知物质分析是否纯碎,是否符合该物质的所规定的熔点温度指标之用。
二、造型

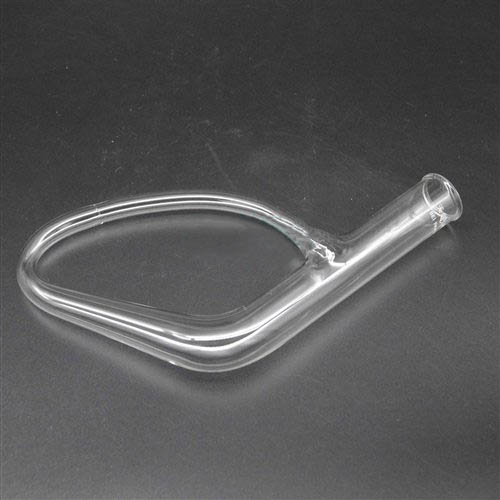

它是利用热流循环传温,使液体受热均匀的原理设计的。该产品分为二种:一种为三角型融点测定管是西氏( T h i el e )设计。是用一根较粗的玻璃管,在管的中部逐渐拉细,弯曲成三角形尾部焊接于粗管的中部。这样造型可用作冷热液体的循环对流用,粗管是用于贮藏硫酸溶液及插入温度计和熔点毛细管用。另一种为椭圆形融点测定管是代氏(Dennis)设计,是用一根较粗玻璃管,在管的下端逐渐延长拉细,自然弯曲成圆滑的椭圆形角,管的尾部焊接于粗管的中部,这种造型对液体的循环无阻,较三角型循环效果好。
三、使用方法
使用时将融点测定管,夹持固定在架子上,由粗管内装入硫酸(或棉籽油)做为加热的液体,将试样装入另一毛细玻璃管内(毛细玻璃管用特制的薄壁毛细管,切成6-8 厘米长,一端用小火封闭,然后装入试样约5一10mg,装入后轻拍管的下端),然后用少许的液体将毛细玻璃管贴附于温度计的侧面,位置接近于温度计水银球的中心,再用已打好洞的软木塞将温度计固定于融点测定管的管口中心。温度计水银球的位置是立于两管的中间。全部安装好后,用小火在融点测定管粗管(或弯曲支管)底部缓慢加热,保证充分时间让热流由管外流入管内,供给固体融化的热量,由于缓慢加热,温度变化误差少,在加热时观察样品变化情况及温度的升高度数,随时记录试样开始熔化及全部熔化的过渡界限温度,即为该物质的熔点。
四、规格及质量要求:
<一>焊接处要光滑牢周,不允有严重的皱纹存在,焊接处厚度不薄F0.5m/ m。角度正角。
<二>口部平整,切制处缺口允许有1m/m的斜面。
<三〉管底部加热部位铁锈、砂粒不允许存在
