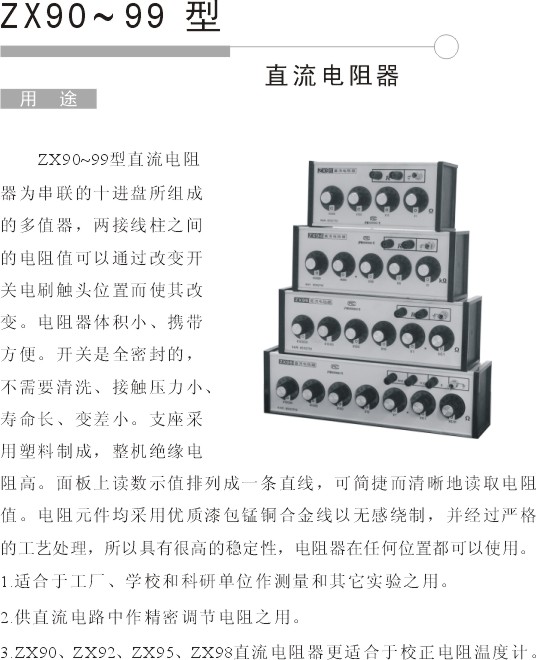

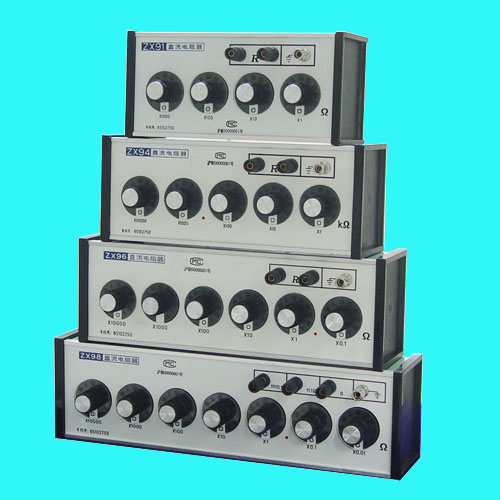

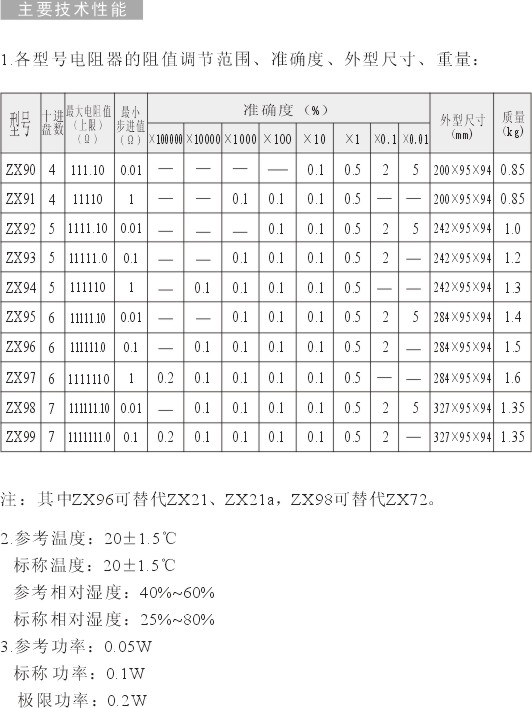

直流电阻箱使用方法图解,ZX95、ZX90系列直流电阻箱 ⍏选择适合的电阻箱,察看测量范围,察看测量精度■浩逸电商平台电学仪器商品包括标准电阻,电阻箱,标准电池， 阻值局限 精渡 备注 ZX95指浏电阻箱10mΩ～11.11110kΩ0.1% ZX90 指浏电阻箱 10mΩ～0.11110kΩ 0.1% ZX91 指浏电阻箱 1Ω～11.110kΩ 0.1% ZX92 指浏电阻箱 10mΩ～1.11110kΩ 0.1% ZX93 指浏电阻箱 0.1Ω～11.1110kΩ 0.1% ZX94 指浏电阻箱 1Ω～0.111110MΩ 0.1% ZX95 指浏电阻箱 10mΩ～11.11110kΩ 0.1% ZX96 指浏电阻箱 0.1Ω～0.1111110ΜΩ 0.1% ZX97 指浏电阻箱 1Ω～1.111110ΜΩ 0.1% ZX98 指浏电阻箱 10mΩ～0.11111110ΜΩ 0.1% ZX99 指浏电阻箱 0.1Ω～1.1111110ΜΩ 0.1%。

　　直流电阻箱使用方法图解

测试产品的高低温工作情况，thermistor使用的是NTC电阻，实测验证要用温箱，开发验证，需要一个电阻箱，这里选用ZX96直流电阻箱。

　　ZX96 直流电阻箱 0.1Ω～0.1111110ΜΩ 0.1%，极限功率是0.2W，所以使用时要注意选择合适场景。

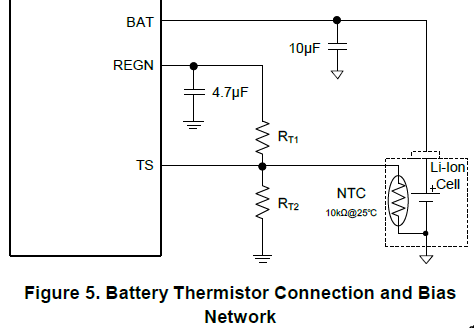

例如用NTC来测量温度的电路中，一般情况NTC是10KΩ，所以就可以用这个设备来接入电路，模拟NTC阻值变化，来测试温度相关的功能了。 比如在charge IC中，外接电路中需要接入一个10K NTC。 BQ24035的TS pin，只接一个NTC，需要10K，TS pin输出电流100uA，同时TS pin在charge IC内部还接入了AD，会有这个AD来读取电压，判断温度，在温度太高会太低时，charge IC就判断出相应的温度信息。 比如在charge IC BQ25601中，TS pin接法不一样：

如上图图解，NTC电阻在电池里，TS pin上有AD检测，REGN是一个恒压输出，RT1和RT2是按一定比例的。 然后随着NTC阻值随温度变化，TS pin上检测到的电压也是变化的，对REGN的输出电压进行分压，上端阻值是RT1，下端阻值是NTC和RT2并联。 然后charge IC就根据电压变化来确定温度信息，并根据预定义的阈值对充电进行控制。使用应注意正确使用电阻箱时应先旋转一下各组旋钮，使内阻接触稳定可靠。电阻箱在使用中绝不应超过规定的允许电流值。当只需小电阻值变化时，则将线接到“0”和另一小示值接线柱，可以减小电阻箱内的引线电阻。电阻箱应放在有遮蔽的房间内，空气温度从+10℃~40℃相对湿度在80%以下不应含有能引起腐蚀的有害杂质。

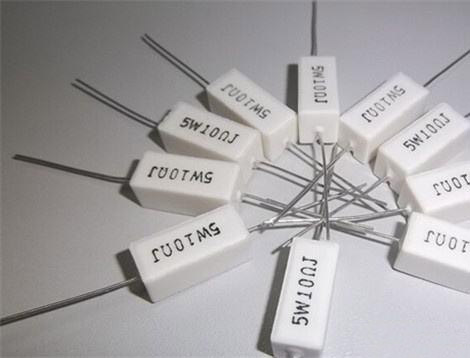

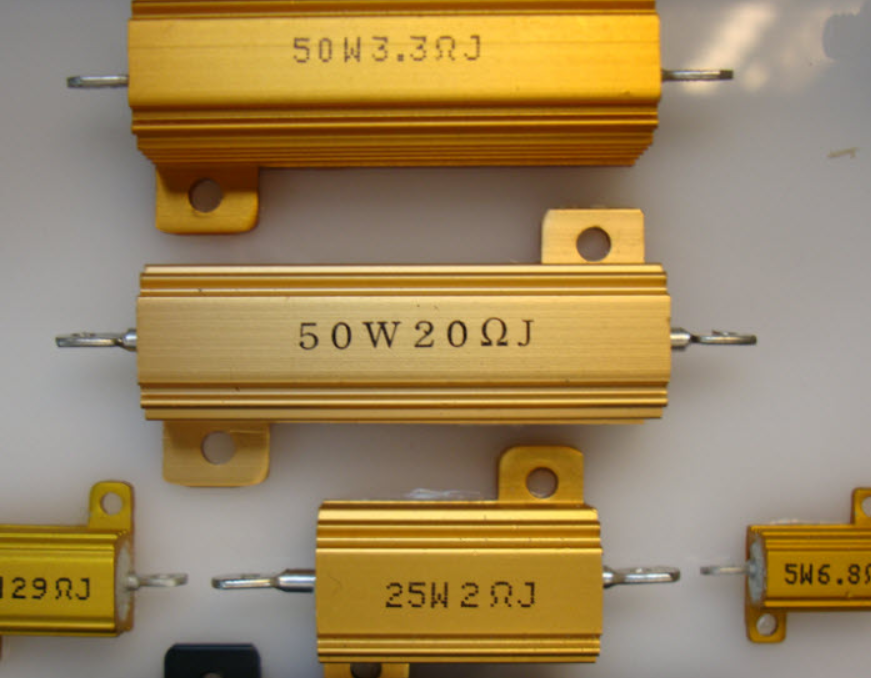

选用电阻作为负载时，如果功率较大，可以选择使用水泥电阻和黄金铝壳电阻。不过这些电阻都是定值的，不能实时变化。 需要某个阻值，还需要进行组合，串并联后的到想要的阻值。 水泥电阻上的符号，5W10ΩJ，是10欧姆, 最大功率5W, J是误差级别为5%。 铝壳电阻，外壳采用铝合金(黄金铝壳)制造，表面具有散热沟槽，体积小功率大，耐高温，过载能力强具有耐气候性、高精度，标准低感应电阻，高稳定，强架构，其变通性佳多重组合选择，利于机械保护，方便安装使用。铝壳电阻的功率要比水泥电阻大。
