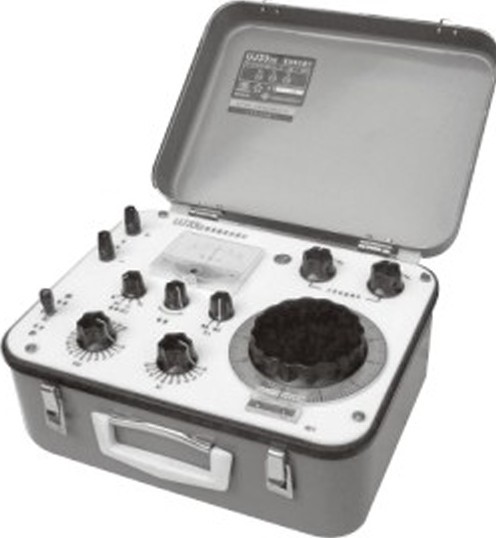

　　UJ33a 型直流电位差计

　　本仪器可在实收工车间及现场测就仃流电压，亦川经转换后测就仃 流电阻、电流、电功率及温度等。可以校验一般电压信号,如热电偶信号 也可通过转换开关,经转换后可作电压信号输出，对电子电位差计亳伏表 等以电压作测就对象的I ：业仪式进行校验O

　　仪器内附晶体管放大指零仪及本厂制造的不饱和型标准电池，其温度 系数小、稳定性好。

　　主要技术性能

　　1  .测量范围:1 U V-1.0550V

　　2   .准确度:0.05%

　　3  .使用条件：

　　    (1)环境温度：0~35℃

　　    (2)相对湿度：25%~80%

　　    (3)无严重震动和强磁场干扰。

　　4   .电源:3V (6节1号干电池串并联) 9V (6F2 2型电池3节并联)

　　5  .外型尺寸：310X240X170(mm)

　　6   .质量:约5kg

　　各量程主要参数

　　吊:程火数有效置程分辨力基本误差允许极限 热电势指号仪电压■常数

　　X5 。〜1 0550V 50u V ±(0. 05%Ux+50u V) W2uV W50uV/格 XI 0 〜211.0mV 10m V ±(0. 05%Ux+5u V) <luV <10uV/格

　　应用手动平衡UJ33a型直流电位差计测温的过程

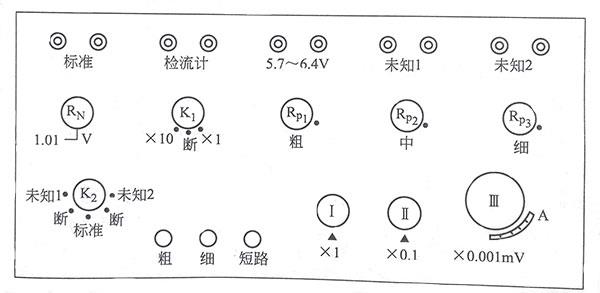

图UJ33a型低电势直流电位差计的面板图

1. 先计算出当时温度t下的标准电池的电动势Et，然后将温度补偿盘RN拨在经计算所得的Et数值处。

2. 将K2→“断”，然后按面板上接线端钮的分布，分别在“标准”、“检流计”、“5，7-6.4V”和“未知1”(或“未知2”)等端钮之间接上“标准电池”、“检流计”、“6V直流电源”和“待测电压Ux”(注意：各电动势和电压要按面板上所标示的极性连接，不能接反)。

3. 在检流计无输入的情况下(即K2→“断”)，调节零点调节器使检流计的光标指零。

4. 将检流计的灵敏度拨至“×0.01”挡(即将检流计面板上的分流器开关置于“×0.01”挡)，K2→“标准”。将电键按钮“粗”按下，调节R，(先调“粗”-Rp1，再调“中”-Rp2)，使检流计光标基本上指零(观察并在脑中记住Rp增大或减小时光标的偏转方向)。

5. 校准电位差计的工作电流：

a、试按一下按钮“细”，若检流计光标偏转超出刻度范围，则立即将按钮松开，并按光标的偏转方向有目的地调节Rp2(“中”旋钮)，使光标偏转角减小;再按下“细”按钮，继续调节Rp的“中”、“细”旋钮，使光标基本上指零，然后将K2→“断”。

b、将检流计的灵敏提高一挡，在将K2→“标准”的同时观察光标向哪边偏转，然后按下“细”按钮，调节Rp的“中”、“细”，使光标指零;直到检流计灵敏度提高到“×1”挡时，检流计的光标也指零。此时称电位差计第一次被校准了。随即将K2→“断”，并松开按钮。

6. 测量微小电压Ux。
